Маркировка шин

ОБОЗНАЧЕНИЕ И КЛАССИФИКАЦИЯ АВТОМОБИЛЬНЫХ ШИН


Для обеспечения наилучшей управляемости, устойчивости и проходимости необходимо, чтобы шины соответствовали автомобилю и условиям его эксплуатации.

Шина состоит из: каркаса, слоев брекера, протектора, борта и боковой части.
В зависимости от ориентации нитей корда в каркасе различают шины:
радиальные
диагональные
В радиальных шинах нити корда расположены вдоль радиуса колеса, а в диагональных - под углом к радиусу колеса, причем нити соседних слоев перекрещиваются. Радиальные шины более жесткие, у них больший ресурс, лучшая стабильность формы пятна контакта, меньшее сопротивление качению.


Шины 1-0.jpg

1. Бортовое проволочное кольцо
2. Боковина
3. Продольная канавка протектора
4. Плечевая часть протектора
5. Центральное ребро протектора
6. Протектор
7. Нейлоновый слой брекера
8. 2-й слой стального брекера
9. 1-й слой стального брекера
10. 2-й слой текстильного каркаса
11. 1-й слой текстильного каркаса
12. Бортовая лента
13. Пятка борта
14. Основание борта
15. Носок борта
16. Наполнительный шнур
17. Герметизирующий слой
18. Подканавочный слой протектора

Покрышка имеет следующие составные части:

каркас - главный силовой элемент покрышки, состоящий из одного или нескольких слоев обрезиненного корда, закрепленных, как правило, на бортовых кольцах. Корд представляет собой ткань, состоящую из толстых нитей основы и тонких редких нитей по утку, изготавливаемую на основе натуральных или синтетических волокон, или тонких стальных нитей (металлокорд);

брекер - внутренняя деталь покрышки, расположенная между каркасом и протектором и состоящая из нескольких слоев обрезиненного металлического или другого корда. Брекер предназначен для смягчения ударных нагрузок на шину, возникающих при движении автомобиля по дороге;
протектор - наружная резиновая часть покрышки шины, как правило, с рельефным рисунком, обеспечивающая сцепление с дорогой и предохраняющая каркас от повреждений;
боковина - слой покровной резины, расположенный на боковой стенке покрышки, предохраняющий каркас от наружных повреждений;
борт покрышки - жесткая часть пневматической шины, обеспечивающая ее крепление на ободе колеса.
В брекере диагональных шин нити корда в смежных слоях пересекаются друг с другом под углом от 45 до 60°, а в радиальных - под углом от 45 до 65°.
Радиальные шины, в отличие от диагональных, имеют каркас с меньшим числом слоев корда, мощный брекер (чаще металлокордный), что обеспечивает им меньшую окружную деформацию при качении и меньшее проскальзывание протектора при контакте с дорогой. Радиальные шины имеют также пониженное теплообразование и меньшие потери на качение, большие сроки службы, выдерживают более высокую нагрузку и скорость.

Об­щие све­де­ния

Ши­ны по ис­пол­не­нию мо­гут быть ка­мер­ные и бес­ка­мер­ные, а по кон­ст­рук­ции ра­ди­аль­ные и ди­а­го­наль­ные. В за­ви­си­мо­сти от на­зна­че­ния и ус­ло­вий экс­плу­а­та­ции ши­ны под­раз­де­ля­ют­ся на:

до­рож­ные (в оби­хо­де на­зы­ва­е­мые лет­ни­ми), пред­на­зна­че­ны для при­ме­не­ния при по­ло­жи­тель­ных тем­пе­ра­ту­рах на шос­сей­ных до­ро­гах. Ши­ны это­го ти­па обес­пе­чи­ва­ют наи­луч­шее сце­п­ле­ние с су­хой и мок­рой до­ро­гой, об­ла­да­ют ма­к­си­маль­ной из­но­со­стой­ко­стью и наи­луч­шим об­ра­зом при­спо­соб­ле­ны для ско­ро­ст­ной ез­ды. Для дви­же­ния по грун­то­вым до­ро­гам (осо­бен­но мок­рым) и зи­мой они ма­ло­при­год­ны.
зим­ние, ис­поль­зу­е­мые на об­ле­де­не­лых и за­сне­жен­ных до­ро­гах, сцеп­ные ка­че­ст­ва по­кры­тия ко­то­рых мо­гут из­ме­нять­ся в за­ви­си­мо­сти от си­ту­а­ции, от ми­ни­маль­ных (глад­кий лед или ка­ша из сне­га и во­ды) до не­боль­ших (ука­тан­ный снег на мо­ро­зе). Они об­ла­да­ют не­пло­хи­ми до­рож­ны­ми свой­ст­ва­ми, не­сколь­ко ус­ту­пая лет­ней “ре­зи­не”. Мно­гие зим­ние ши­ны по­з­во­ля­ют ус­та­на­в­ли­вать ши­пы про­ти­во­сколь­же­ния или име­ют их.
все­се­зон­ные яв­ля­ют­ся ком­про­мисс­ным ва­ри­ан­том ме­ж­ду лет­ни­ми и зим­ни­ми ши­на­ми, по­э­то­му ус­ту­па­ют по обес­пе­че­нию сце­п­ле­ния и пер­вым и вто­рым в со­от­вет­ст­ву­ю­щих се­зо­ну ус­ло­ви­ях. Они по­з­во­ля­ют круг­ло­го­дич­но экс­плу­а­ти­ро­вать ав­то­мо­биль на од­ном ком­п­ле­к­те шин.
уни­вер­саль­ные об­ла­да­ют свой­ст­ва­ми, по­з­во­ля­ю­щи­ми экс­плу­а­ти­ро­вать их как на шос­сей­ных, так и на грун­то­вых до­ро­гах. Их це­ле­со­об­раз­но при­ме­нять для все­до­рож­ни­ков, ко­то­рые со­вер­ша­ют при­мер­но рав­ные про­бе­ги по шос­се и до­ро­гам. Чет­кую гра­ни­цу ме­ж­ду ни­ми и все­се­зон­ны­ми ши­на­ми про­ве­с­ти бы­ва­ет до­воль­но тру­д­но.
по­вы­шен­ной про­хо­ди­мо­сти рас­счи­та­ны для без­до­ро­жья и мяг­ких грун­тов. Ис­поль­зо­вать та­кие ши­ны же­ла­тель­но толь­ко при ред­ком дви­же­нии по шос­се. В про­тив­ном слу­чае они бу­дут бы­ст­рее из­на­ши­вать­ся и со­з­да­вать вы­со­кий уро­вень шу­ма.

Ос­нов­ные раз­ме­ры шин:

по­са­доч­ный диа­метр (d) на обод ко­ле­са, обо­зна­ча­ет­ся в дюй­мах;

ши­ри­на про­фи­ля (s) смон­ти­ро­ван­ной на обод и на­ка­чан­ной ши­ны без на­груз­ки, обо­зна­ча­ет­ся в мил­ли­мет­рах или дюй­мах. Этот раз­мер дол­жен со­от­вет­ст­во­вать по­са­доч­ной ши­ри­не обо­да (табл. 1, 2, 3);
се­рия (h) — от­но­ше­ние вы­со­ты про­фи­ля к его ши­ри­не в про­цен­тах. Ес­ли се­рия от­сут­ст­ву­ет в мар­ки­ров­ке, зна­чит, это от­но­ше­ние 80% или бо­лее;
на­руж­ный диа­метр (D) — диа­метр смон­ти­ро­ван­ной на обод и на­ка­чан­ной ши­ны без на­груз­ки. Указывается в каталогах;
вы­со­та про­фи­ля (H) — раз­ни­ца ме­ж­ду на­руж­ным и по­са­доч­ным диа­мет­ра­ми. В обо­зна­че­нии шин не при­во­дит­ся.

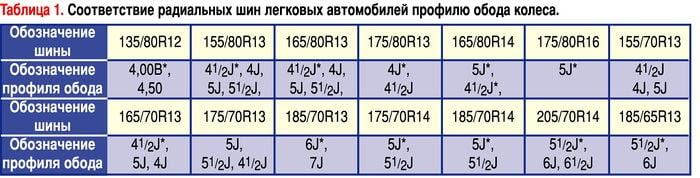

Шины табл 1.jpg

Шины табл 2.jpg

Шины табл 3.jpg

Шины 2.jpg

Ри­сун­ки про­те­к­то­ра шин:

не­на­пра­в­лен­ный ри­су­нок (фото а) — сим­мет­рич­ный от­но­си­тель­но ра­ди­аль­ной пло­с­ко­сти ко­ле­са, про­хо­дя­щей че­рез его ось вра­ще­ния. Яв­ля­ет­ся наи­бо­лее уни­вер­саль­ным, по­э­то­му боль­шая часть шин вы­пу­с­ка­ет­ся с та­ким ри­сун­ком;
на­пра­в­лен­ный ри­су­нок (фото б) — сим­мет­рич­ный от­но­си­тель­но пло­с­ко­сти, про­хо­дя­щей че­рез се­ре­ди­ну про­те­к­то­ра. Он об­ла­да­ет улуч­шен­ной спо­соб­но­стью от­во­да во­ды из пят­на кон­та­к­та с до­ро­гой и по­ни­жен­ной шум­но­стью;
асим­мет­рич­ный ри­су­нок (фото в) — не сим­мет­рич­ный от­но­си­тель­но цен­т­раль­ной пло­с­ко­сти вра­ще­ния ко­ле­са. Его ис­поль­зу­ют для ре­а­ли­за­ции раз­ных свойств в од­ной ши­не. На­при­мер, на­руж­ная сто­ро­на ши­ны луч­ше ра­бо­та­ет на су­хой до­ро­ге, а вну­т­рен­няя — на мок­рой.

Шины 2 1.jpg

Шины 1.jpg

Обозначения шин:

Со­дер­жит ин­фор­ма­цию о раз­ме­рах, кон­ст­рук­ции ши­ны, ин­де­к­сах ско­ро­сти и гру­зо­подъ­ем­но­сти. В со­от­вет­ст­вии с дей­ст­ву­ю­щи­ми стан­дар­та­ми обо­зна­че­ние размеров мо­жет быть мил­ли­мет­ро­вым, дюй­мо­вым или сме­шан­ным.
1 — максимальная нагрузка и давление (по стандарту США);
2 — обозначение внутренней стороны шины при асимметричном* рисунке протектора. Наружная сторона в этом случае обозначается „OUTSIDE";
3 — количество слоев и тип корда каркаса и брекера;
4 — товарный знак завода-изготовителя;
5 — ширина профиля;
6 — серия;
7, 15 — обозначение радиальной шины;
8 — обозначение бескамерной шины;
9 — посадочный диаметр;
10 — индекс грузоподъемности;
11 — индекс скорости;
12 — обозначение направления вращения шины на автомобиле (при направленном рисунке протектора);
13 — дата изготовления, например 28-я неделя 2001 года (до 2000 года — трехзначное число);
14 — знак официального утверждения шины на соответствие Правилу № 30 ЕЭК ООН, условный номер страны, выдавшей сертификат, и номер сертификата;
16 — наименование модели.

При­ме­ры обо­зна­че­ния шин по ГОСТ 4754-97:
1) 185/70R14
2) 215/90-15С
3) 5,90-13С
Циф­ры и бу­к­вы оз­на­ча­ют:
185; 215; 5,90 — ши­ри­на про­фи­ля в мм или дюй­мах;
70; 90 — се­рия (от­но­ше­ние вы­со­ты про­фи­ля к его ши­ри­не в про­цен­тах;
R — обо­зна­че­ние ра­ди­аль­ной ши­ны (в обо­зна­че­нии ди­а­го­наль­ной ши­ны бу­к­ву “D” не ука­зы­ва­ют);
14; 15; 13 — по­са­доч­ный диа­метр обо­да в дюй­мах;
С — ин­декс, обо­зна­ча­ю­щий, что по­крыш­ка пред­на­зна­че­на для лег­ких гру­зо­вых ав­то­мо­би­лей и ав­то­бу­сов осо­бо ма­лой вме­сти­мо­сти.

В об­ра­ще­нии встречаются ши­ны с ины­ми обо­зна­че­ни­я­ми, на­при­мер:
1) 6,15-13/155-13
6,15 и 155 — ши­ри­на про­фи­ля в дюй­мах и мил­ли­мет­рах;
13 — по­са­доч­ный диа­метр обо­да в дюй­мах.
Бу­к­вы R нет, зна­чит ши­на ди­а­го­наль­ная. По­с­коль­ку не ука­за­но зна­че­ние вы­со­ты про­фи­ля, оно пре­вы­ша­ет 80%.
2) 31х10,5R15 (для шин все­до­рож­ни­ков, все раз­ме­ры в дюй­мах)
31 — на­руж­ный диа­метр;
10,5 — ши­ри­на про­фи­ля;
R — ра­ди­аль­ная ши­на;
15 — по­са­доч­ный диа­метр.
ши­пы про­ти­во­сколь­же­ния

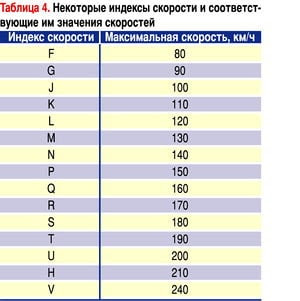

Шины табл 4.jpg

Маркировка шин отечественного производства:

В со­от­вет­ст­вии с ГОСТ 4754-97 на по­крыш­ку на­но­сят­ся сле­ду­ю­щие обя­за­тель­ные над­пи­си:

то­вар­ный знак и (или) на­име­но­ва­ние из­го­то­ви­те­ля;
на­и­ме­но­ва­ние стра­ны — из­го­то­ви­те­ля на ан­г­лий­ском язы­ке — “Made in…”;
обо­зна­че­ние ши­ны;
тор­го­вая мар­ка (мо­дель ши­ны);
ин­декс не­су­щей спо­соб­но­сти (гру­зо­подъ­ем­но­сти);
ин­декс ка­те­го­рии ско­ро­сти (табл.4);
“Tubeless” — для бес­ка­мер­ных шин;
“Reinforced” — для уси­лен­ных шин;
“M+S” или “M.S” — для зим­них шин;
“All seasons” — для все­се­зон­ных шин;
да­ту из­го­то­в­ле­ния, со­сто­я­щую из трех цифр, пер­вые две обо­зна­ча­ют не­де­лю из­го­то­в­ле­ния, по­с­лед­няя — год;
“PSI” — ин­декс да­в­ле­ния от 20 до 85 (толь­ко для шин с ин­де­к­сом “С”);
“Regroovable” — в слу­чае воз­мож­но­сти уг­луб­ле­ния ри­сун­ка про­те­к­то­ра ме­то­дом на­рез­ки;
знак офи­ци­аль­но­го ут­вер­жде­ния “E” с ука­за­ни­ем но­ме­ров офи­ци­аль­но­го ут­вер­жде­ния и стра­ны, вы­дав­шей сер­ти­фи­кат;
“ГОСТ 4754”;
на­ци­о­наль­ный знак со­от­вет­ст­вия ГО­С­Ту (до­пу­с­ка­ет­ся на­но­сить толь­ко в со­про­во­ди­тель­ной до­ку­мен­та­ции);
по­ряд­ко­вый но­мер ши­ны;
знак на­пра­в­ле­ния вра­ще­ния (в слу­чае на­пра­в­лен­но­го ри­сун­ка про­те­к­то­ра);
“TWI” — место рас­по­ло­же­ния ин­ди­ка­то­ров из­но­са;
ба­лан­си­ро­воч­ная мет­ка (кро­ме шин 6,50-16С и 215/90-15С, по­ста­в­ля­е­мых в экс­плу­а­та­цию);
штамп тех­ни­че­ско­го кон­т­ро­ля.

Маркировка зарубежных шин:

На них мо­гут быть не­ко­то­рые дру­гие обо­зна­че­ния:
“Тous terrain” — все­се­зон­ная;
“R+W” (Road + Winter) — до­рож­ная + зим­няя (универсальная);
“Retread” — вос­ста­но­в­лен­ная;
“Inside” — вну­т­рен­няя сто­ро­на;
“Outside” — на­руж­ная сто­ро­на;
“Rotation” — на­пра­в­ле­ние вра­ще­ния (для шин с на­пра­в­лен­ным ри­сун­ком);
“Side facing inwards” — сто­ро­на, об­ра­щен­ная внутрь;
“Side facing outwards” — сто­ро­на, об­ра­щен­ная на­ру­жу (для асим­мет­рич­ных шин);
“Steel” — обо­зна­че­ние на­ли­чия ме­тал­ло­кор­да;
“TL” — бес­ка­мер­ная ши­на;
“ТТ” или “MIT SCHLAUCH” — ка­мер­ная ши­на.

Ре­ко­мен­да­ции

Же­ла­тель­но, что­бы все ши­ны, ус­та­но­в­лен­ные на ав­то­мо­биль, бы­ли не толь­ко од­но­го раз­ме­ра и кон­ст­рук­ции, но и од­ной мо­де­ли и по воз­мож­но­сти од­но­го про­из­во­ди­те­ля. Не­с­мо­т­ря на внеш­нее сход­ст­во не­ко­то­рых ри­сун­ков про­те­к­то­ра, ка­ж­дая мо­дель шин об­ла­да­ет ком­п­ле­к­сом свойств, при­су­щих толь­ко ей. При ус­та­нов­ке на раз­ные оси ав­то­мо­би­ля шин с от­ли­ча­ю­щим­ся, хо­тя и очень по­хо­жим ри­сун­ком (это до­пу­с­ка­ет­ся Пра­ви­ла­ми до­рож­но­го дви­же­ния), сцеп­ные свой­ст­ва не­из­беж­но бу­дут от­ли­чать­ся, что мо­жет па­губ­но ска­зать­ся на уп­ра­в­ля­е­мо­сти в кри­ти­че­ских си­ту­а­ци­ях. В слу­чае вы­ну­ж­ден­ной ус­та­нов­ки не оди­на­ко­вых шин не­об­хо­ди­мо по воз­мож­но­сти из­бе­гать сле­ду­ю­щих со­че­та­ний:

низ­ко­про­филь­ная “ре­зи­на” впе­ре­ди и вы­со­ко­про­филь­ная сза­ди;
на ве­ду­щей оси пе­ред­не­при­вод­но­го ав­то­мо­би­ля ус­та­но­в­ле­ны шипованные шины, а сза­ди без шипов;
впе­ре­ди ус­та­но­в­ле­ны но­вые ши­ны, а сза­ди пол­но­стью из­но­шен­ные или на­обо­рот и т.д.
Осо­бен­но опас­ны два по­с­лед­них ва­ри­ан­та, так как на влаж­ном или об­ле­де­не­лом ас­фаль­те сце­п­ле­ние зад­них шин с до­ро­гой зна­чи­тель­но сни­жа­ет­ся, что мо­жет при­ве­с­ти к за­но­су и ДТП.
Все ши­ны, да­же в пре­де­лах од­но­го ти­па, раз­ли­ча­ют­ся по хи­ми­че­ско­му со­ста­ву ре­зи­ны, вну­т­рен­ней кон­ст­рук­ции и ри­сун­ку про­те­к­то­ра. Это свя­за­но с тем, что сде­лать “иде­аль­ную” ши­ну, ко­то­рая бы обес­пе­чи­ва­ла ма­к­си­маль­ную ре­а­ли­за­цию ха­ра­к­те­ри­стик ав­то­мо­би­ля при всех до­рож­ных ус­ло­ви­ях, не­воз­мож­но. По­э­то­му про­из­во­ди­те­ли вы­пу­с­ка­ют ши­ны:
с оп­ре­де­лен­ной спе­ци­а­ли­за­ци­ей, ко­гда наи­бо­лее раз­ви­ты од­но (или два) свой­ст­ва (как пра­ви­ло, в не­боль­шой ущерб дру­гим). На­при­мер, ши­на для ком­форт­но­го дви­же­ния по шос­се, об­ла­дая низ­кой шум­но­стью и хо­ро­шей плав­но­стью хо­да, мо­жет не обес­пе­чи­вать хо­ро­шую ус­той­чи­вость и уп­ра­в­ля­е­мость на вы­со­ких ско­ро­стях. Или ши­на име­ет по­вы­шен­ный ре­сурс и обес­пе­чи­ва­ет сни­же­ние рас­хо­да то­п­ли­ва (по срав­не­нию с дру­ги­ми мо­де­ля­ми) за счет низ­ко­го со­про­ти­в­ле­ния ка­че­нию, но мо­жет не обес­пе­чи­вать хо­ро­шей ком­форт­но­сти, ус­той­чи­во­сти и уп­ра­в­ля­е­мо­сти. Как пра­ви­ло, все круп­ные про­из­во­ди­те­ли (к со­жа­ле­нию, по­ка в ос­нов­ном за­ру­беж­ные) ука­зы­ва­ют в ре­к­лам­ных про­спе­к­тах, ка­ки­ми имен­но наи­луч­ши­ми свой­ст­ва­ми об­ла­да­ет дан­ная мо­дель ши­ны. Прав­да, при этом умал­чи­ва­ют, ка­ки­ми свой­ст­ва­ми “по­жер­т­во­ва­ли”;
с ус­ред­нен­ны­ми, при­мер­но оди­на­ко­вы­ми по ве­ли­чи­не, свой­ст­ва­ми, для обес­пе­че­ния при­е­м­ле­мой ре­а­ли­за­ции ха­ра­к­те­ри­стик ав­то­мо­би­ля в ши­ро­ком ди­а­па­зо­не до­рож­ных ус­ло­вий.
По­э­то­му пе­ред вы­бо­ром шин не­об­хо­ди­мо оп­ре­де­лить:
ка­кие свой­ст­ва шин, по­ми­мо на­деж­но­го сце­п­ле­ния, вам наи­бо­лее важ­ны — “спор­тив­ность”, ком­форт­ность, эко­но­мич­ность и т.п.
ус­ло­вия, в ко­то­рых бу­дет боль­шее вре­мя экс­плу­а­ти­ро­вать­ся ав­то­мо­биль;
ма­к­си­маль­ные гру­зо­подъ­ем­ность и ско­рость, га­ба­рит­ные раз­ме­ры ши­ны, ко­то­рые долж­ны со­от­вет­ст­во­вать ав­то­мо­би­лю.
При пе­ре­хо­де на дру­гую раз­мер­ность же­ла­тель­но, что­бы не из­ме­нил­ся на­руж­ный диа­метр ши­ны, ко­то­рый мож­но рас­счи­тать по фор­му­ле: D = 25,4d+2sh,
где d — по­са­доч­ный диа­метр ко­ле­са (дюй­мы), s — ши­ри­на про­фи­ля ши­ны (мм), h — серия шины (от­но­ше­ние вы­со­ты про­фи­ля ши­ны к ее ши­ри­не в %). Рекомендуемые ва­ри­ан­ты за­ме­ны при­ве­де­ны в табл. 5.
Не­об­хо­ди­мо учи­ты­вать, что экс­плу­а­та­ция шин на пре­дель­ных ско­ро­стях и на­груз­ке зна­чи­тель­но сни­жа­ет их ре­сурс.

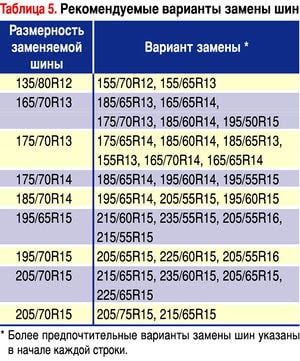

Шины табл 5.jpg
